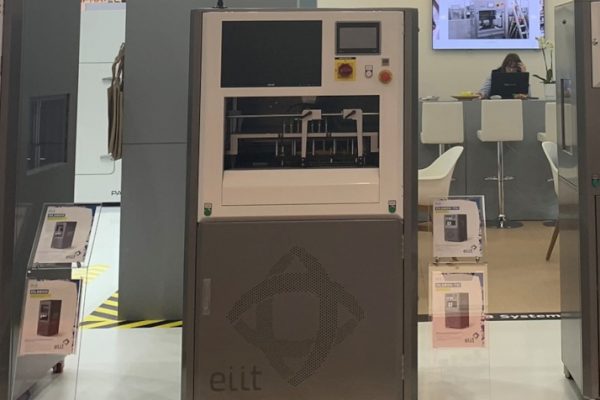

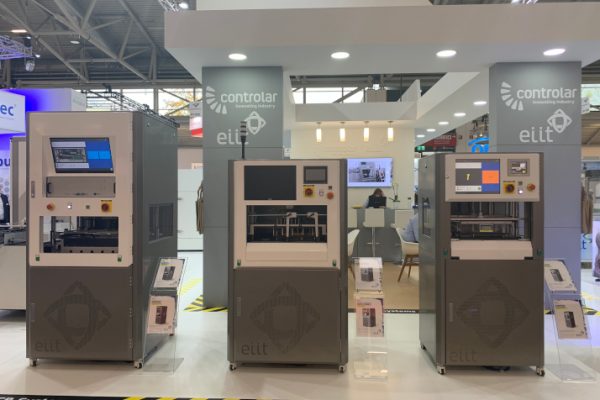

OLS800-Tsi

Handler Off-Line Universal serie OLS

special test equipment

Caracteristicas generales

Desarrollado como una solución económica y versátil, el Handler Off-line Universal OLS800-Tsi (serie OLS) se adapta a cualquier aplicación de pruebas offline – ICT (In Circuit Test), ISP (Flashing) o FCT (funcional). El diseño de esta solución permite el cambio rápido y ergonómico de fixtures, con un tiempo de cambio inferior a 3 minutos.

Configuración del producto

  • Estructura de aluminio de alta resistencia, con capacidad para fuerzas mayores a 10KN

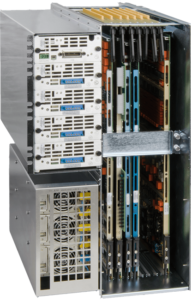

  • TSi51 HD o TSi52 – hasta 2560 PT @2.8N/PT + 1280 pernos de transferencia de fixture superior/inferior @1.1.N/PT
  • TSi52 HD – hasta 5120 PT @1.5N/PT + 2560 pernos de transferencia de fixture superior/inferior @1.1N/PT
  • Tamaño máximo de PCB de 510×460 mm
  • Movimiento de compresión durante la prueba controlado por servomotor
  • Prueba de doble etapa
  • Prueba de altura programable del servomotor
  • Codificación del fixture en placas inferior y superior para validación producto-fixture
  • 2 bloques modulares pylon blocks para integración de instrumentación adicional, como CAN, RF, neumático u otras necesidades específicas
  • Drivers de comunicación de control de máquina para .NET, NI LabWindows CVI, LabVIEW o cualquier otra plataforma de terceros con sockets de comunicación TCP/IP
  • 12U posiciones rack usadas para integración de instrumentación Teradyne TSi52



Aplicaciones

Programa completo Teradyne TSi MDA/ICT y digital/híbrido depurado en la muestra proporcionada, incluyendo:

  • Informe de capacidad de prueba (cobertura de prueba)
  • Repetibilidad (CGK) – Informe de Capacidad del Sistema de Medición
  • Repetibilidad (CPK) – Informe de la Capacidad del Proceso

Fixtures

  • Fixture desarrollado de acuerdo con el análisis previo de Elementos Finitos (FEA – Finite Element Analysis)
  • Análisis de impacto de las sondas de prueba para validación del fixture
  • Transportadora para el análisis individual de placas hijas (retiro de paneles).
  • Sustitución rápida y ergonómica de fixtures
  • Footprint reducido – otros módulos pueden ser recargados contra ambos lados
  • Actuación lateral para conectores DUT (USB, Ethernet, etc.) con fuerza de inserción controlada
  • Hasta 5120 puntos de prueba (PT)

Aplicaciones comunes

ICT

Tamaño máximo de PCB

510 x 460 mm

Longitud mínima de PCB

100 mm

Abertura del lado superior del componente

100 mm

Abertura del lado inferior del componente

50 mm

Fuerza motriz (nominal)

Servomotor 10kN

Número máximo recomendado de puntos de prueba

1440

Tiempo de manejo (ciclo de la máquina)

aprox. 5 min

Tiempo de cambio de partes/accesorios

< 3 min

Espacio para rack de instrumentación

20U

Tipo de interfaz

Pylon Blocks/ ODU

Control de la máquina

Beckhoff

Conexión de la máquina

Conexión por sockets

Energía eléctrica

230V AC 50-60 Hz

Requisitos neumáticos

6.5 bars

Dimensiones

840 (C) x 970 (L) x 1850 (A) mm

Peso

450 kg

Puntos clave
  • Sustitución rápida y ergonómica de fixtures
  • Footprint reducido – otros módulos pueden ser recargados contra ambos lados
  • Actuación lateral para conectores DUT (USB, Ethernet, etc.) con fuerza de inserción controlada
  • Hasta 5120 puntos de prueba (PT)
Especificaciones técnicas

Aplicaciones comunes

ICT

Tamaño máximo de PCB

510 x 460 mm

Longitud mínima de PCB

100 mm

Abertura del lado superior del componente

100 mm

Abertura del lado inferior del componente

50 mm

Fuerza motriz (nominal)

Servomotor 10kN

Número máximo recomendado de puntos de prueba

1440

Tiempo de manejo (ciclo de la máquina)

aprox. 5 min

Tiempo de cambio de partes/accesorios

< 3 min

Espacio para rack de instrumentación

20U

Tipo de interfaz

Pylon Blocks/ ODU

Control de la máquina

Beckhoff

Conexión de la máquina

Conexión por sockets

Energía eléctrica

230V AC 50-60 Hz

Requisitos neumáticos

6.5 bars

Dimensiones

840 (C) x 970 (L) x 1850 (A) mm

Peso

450 kg

Ejemplos de aplicación
