XILS
Soluciones de In-Line Handling
Caracteristicas generales
Diseñada para cubrir un gran número de puntos de prueba, con paneles largos de expansión futura, la serie de Handlers XILS, sistemas de prueba de PCB en la línea de EIIT – Innovative Engineering Solutions, está lista para las aplicaciones más exigentes.
XILS600
XILS800
XILS800-MY23
¡NUEVO! XILS1200-TSi
¡NUEVO! RFILS-1000
Productos

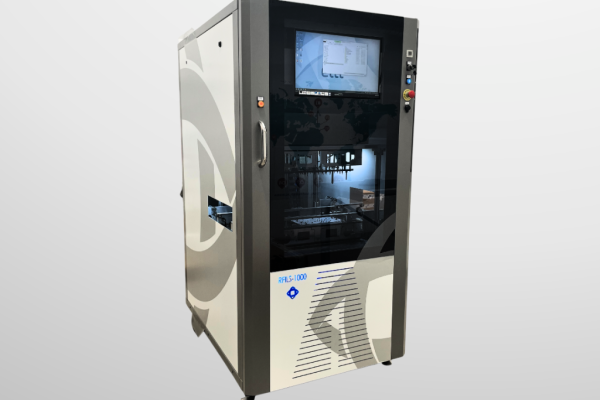

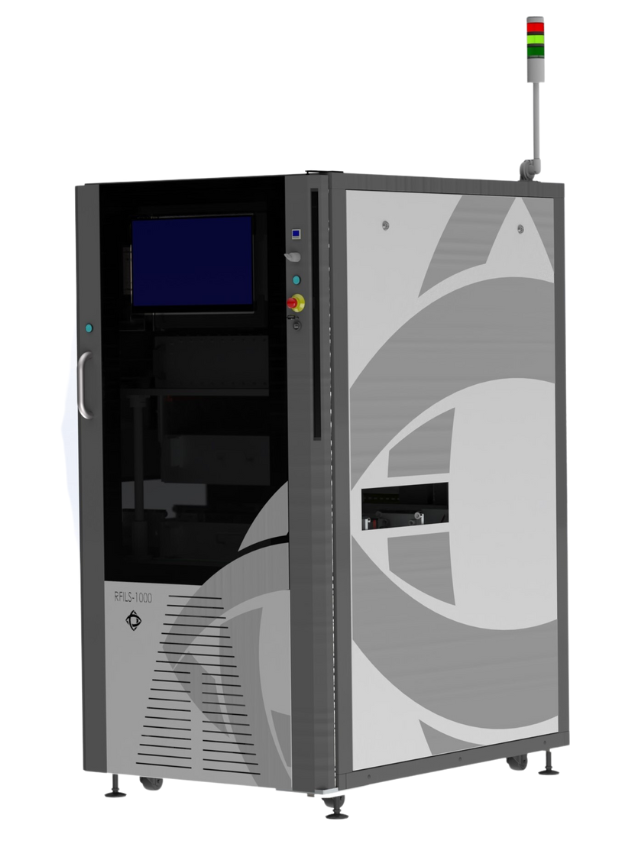

¡NUEVO! RFILS-1000:
- Especialmente diseñado para aplicaciones de pruebas de alta frecuencia para sectores tan diversos como Automoción, Telecomunicaciones,
Médico, Aeroespacial, Redes y Defensa - Gracias al sistema de doble transportador (ambos a nivel SMEMA), este manipulador puede conectarse en línea serie con otros manipuladores XILS
- Cambio de fijación rápido y ergonómico
- Ocupa poco espacio: otros módulos pueden presionarse contra ambos lados
- Accionamiento lateral para conectores DUT (USB, Ethernet, etc.) con fuerza de inserción controlada
- Jaula de Faraday (sistema integrado) y transportador (dispositivo integrado) integrados para lograr un sellado perfecto
¡NUEVO! XILS1200-TSi Handler (más adecuado para las PCBAs extragrandes)
- Especialmente diseñado para aplicaciones ICT (In-Circuit), ISP (Flashing) y FCT (Funcional)
- Subrack de instrumentación especial con una interfaz secundaria para el fixture, contribuyendo a una menor distancia de cableado entre la instrumentación y la UUT
- Con estera de transporte doble (ambos a nivel de @SMEMA)
- Posibilidad de conectarse a los handlers XILS800 y XILS600 en línea
XILS600 (ideal para instrumentos críticos):
- Handler flexible, versátil y multiusos para aplicaciones ISP (Flashing) y FCT (Funcional)
- Subrack de instrumentación especial con una interfaz secundaria, contribuyendo a una menor distancia entre cables de instrumentación hasta el UUT
- Con estera de transporte doble (ambas al nivel @SMEMA)
- Posibilidad de conexión a otros handlers XILS600 en línea
- Comunicación entre handlers sin necesidad de estera transportadora de conexión adicional con lectores de código de barras y estaciones de buffer
- Setup de línea configurable por software y personalizado durante la instalación del producto
XILS800-MY23 desarrollado para Teradyne :
- Para los usos mas exigentes
- Con 5120 puntos de prueba, este sistema está construido sobre una estructura de hierro y aluminio de alta resistencia, soportando fuerzas de hasta 10kN
- Para una vasta gama de dimensiones de PCB
- Plataforma del sistema de prueba en línea Teradyne totalmente integrada
Aplicaciones
Las soluciones de in-line handling de Controlar/EIIT fueron desarrolladas para cumplir con elevados estándares de la industria automotriz para probar una gama amplia de PCB. Estos sistemas también son adecuados para otras industrias, como la de electrónica de consumo e industrial.
- Rápido retorno de inversión – ROI
- Aplicable a una vasta gama de dimensiones de PCB
- Alta velocidad de manejo
- Configuración rápida y sustitución fácil de productos
- Soluciones flexibles y adaptables a diferentes tecnologías de prueba electrónica
- Puntos clave
-
- Rápido retorno de inversión – ROI
- Aplicable a una vasta gama de dimensiones de PCB
- Alta velocidad de manejo
- Configuración rápida y sustitución fácil de productos
- Soluciones flexibles y adaptables a diferentes tecnologías de prueba electrónica
- Ejemplos de aplicación
-
